작업 7.미리 정의된 컴포넌트 인터페이스로 볼트 어셈블



    Pro/ENGINEER에는 어셈블리 프로세스를 쉽게 수행할 수 있도록 공통 어셈블리 참조를 기존 부품에 저장하는 기능이 있습니다.
    이 기능은 너트, 볼트 및 워셔와 같은 라이브러리 컴포넌트에 매우 유용합니다.

  1. 오른쪽 도구 모음에서 컴포넌트 어셈블(Component Assemble) 아이콘을 선택합니다.

  2. 열기(Open) 대화상자에서 HEX_BOLT.PRT를 어셈블할 부품으로 선택하고 열기(Open)를 선택합니다. 볼트가 어셈블리에 표시될 때 볼트에는 이미 어셈블리 참조 태그(삽입, 면맞춤)가 있습니다.



     볼트는 부품과 함께 저장된 컴포넌트 인터페이스 정보로 미리 정의되어 있습니다.

  3. 변속기 커버의 왼쪽 아래 구멍을 선택하기 쉽도록 모델을 정위합니다. 스크롤 버튼을 아래쪽으로 굴려서 확대합니다. Shift 키와 마우스 가운데 버튼을 누른 채 드래그하여 모델을 화면 중심으로 팬합니다. 마우스 가운데 버튼을 누른 채 드래그하여 모델을 회전합니다.

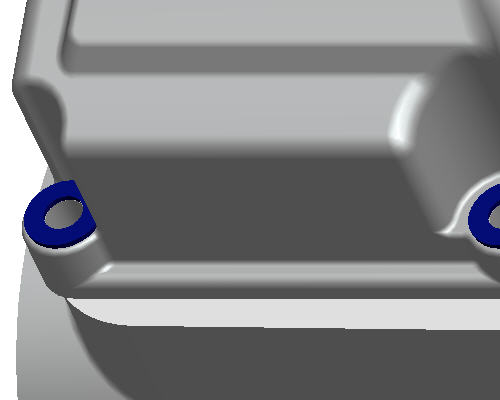

  4. 다음 그림과 같이 볼트 구멍의 원통형 서피스를 선택합니다.

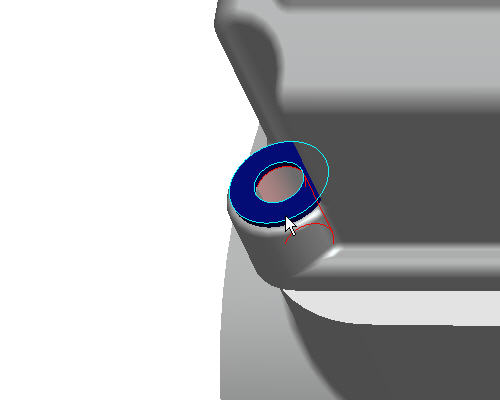

  5. 다음 그림과 같이 워셔의 상위 서피스를 선택하여 배치를 완료합니다. 볼트의 참조를 선택하지 않아도 볼트가 제자리에 스냅됩니다.

  6. 대시보드에서 컴포넌트 완료(Complete Component) 를 선택합니다.

  7. 기본 도구 모음에서 다시 그리기(Repaint)  아이콘을 선택합니다.

  8. Ctrl+D를 선택하여 모델을 기본 방향으로 변경합니다.
