워셔 패턴화

어셈블리 소개

작업 6.워셔 패턴화

워셔는 변속기 커버에 있는 총 4개의 구멍 위치에 배치되어야 합니다. 이 작업은 워셔를 패턴화하여 수행할 수 있습니다.

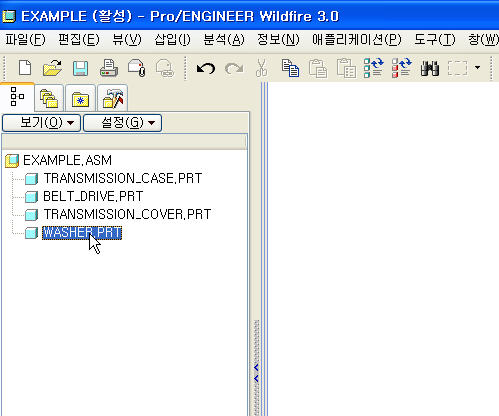

1. 다음 그림과 같이 모델 트리에서 워셔 부품을 클릭합니다. 워셔가 그래픽 창에서 빨간색으로 강조표시되어야 합니다.





2. 마우스 오른쪽 버튼을 누른 채 풀다운 메뉴에서 패턴(Pattern)을 선택합니다.

3. 패턴 대시보드의 기본 패턴 유형은 transmission_case에 있는 구멍의 패턴을 참조하는 참조(Reference)입니다. 워셔를 패턴화할 위치에 검정색 점이 생성됩니다.


4. 대시보드에서 피쳐 완료(Complete Feature) 를 선택하여 기본 패턴을 적용합니다. 그림과 같이 어셈블리에 네 개의 워셔가 있습니다.
