워셔 어셈블

어셈블리 소개

작업 5.워셔 어셈블

1. 오른쪽 도구 모음에서 컴포넌트 어셈블(Component Assemble) 아이콘을 선택합니다.

2. 열기(Open) 대화상자에서 WASHER.PRT를 어셈블할 부품으로 선택하고 열기(Open)를 선택합니다. 워셔 모델이 그래픽 창에 나타나면서 어셈블될 부품이 노란색으로 표시됩니다.

   다음과 같은 마우스 및 키 조합을 사용하여 컴포넌트를 어셈블리 모델과 독립적으로 이동할 수 있습니다. Ctrl+Alt를 누른 채 드래그 - 컴포넌트를 드래그합니다. Ctrl+Alt 및 마우스 가운데 버튼을 누른 채 드래그 - 컴포넌트를 회전합니다. Ctrl+Alt 및 마우스 오른쪽 버튼을 누른 채 드래그 - 컴포넌트를 팬합니다.

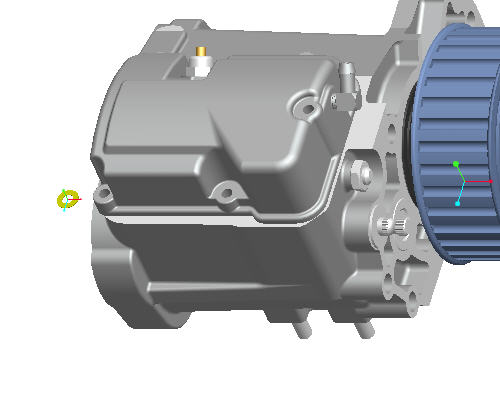

3. Ctrl+Alt 및 마우스 오른쪽 버튼을 누른 채 다음 그림과 같이 워셔를 변속기 커버의 왼쪽 아래 구멍 근처로 드래그합니다.  워셔가 배치되면 버튼을 놓습니다.



4. 변속기 커버의 왼쪽 아래 구멍을 선택하기 쉽도록 모델을 정위합니다. 스크롤 버튼을 아래쪽으로 굴려서 확대합니다. Shift 키와 마우스 가운데 버튼을 누른 채 드래그하여 모델을 화면 중심으로 팬합니다. 마우스 가운데 버튼을 누른 채 드래그하여 모델을 회전합니다.

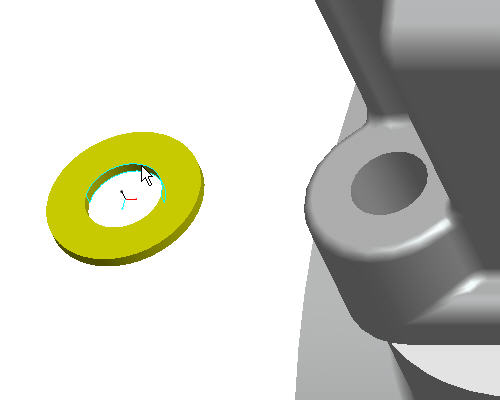

5. 다음 그림과 같이 워셔의 내부 원통형 서피스를 선택합니다.

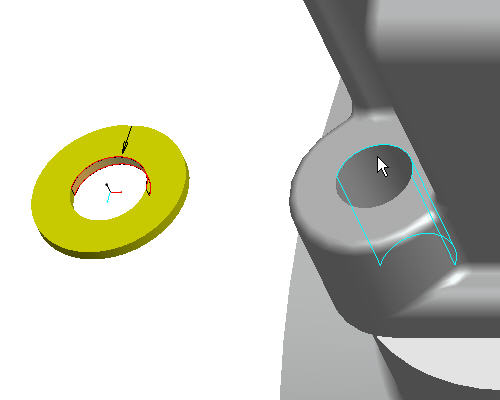

6. 다음 그림과 같이 변속기 케이스에 있는 구멍의 원통형 서피스를 선택합니다. 이제 워셔가 첫 번째 구속으로 구멍과 정렬되어야 합니다.

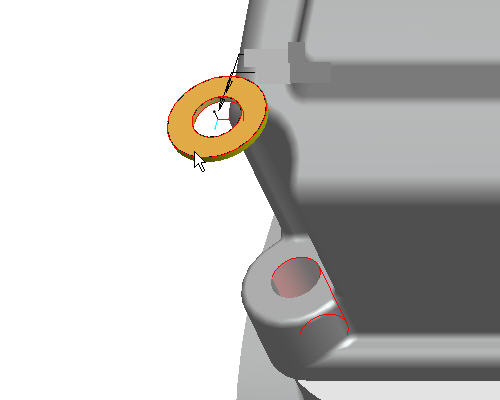

7. 다음 그림과 같이 워셔의 상위 서피스를 선택합니다.

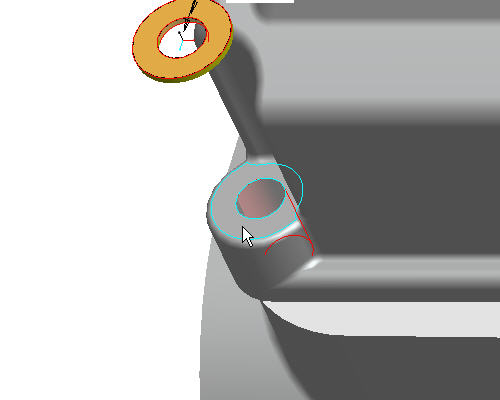

8. 다음 그림과 같이 변속기 커버에 있는 구멍의 상위 서피스를 선택합니다. 워셔의 위쪽이 커버의 위쪽과 정렬되었기 때문에 워셔가 커버 안쪽에 배치됩니다.

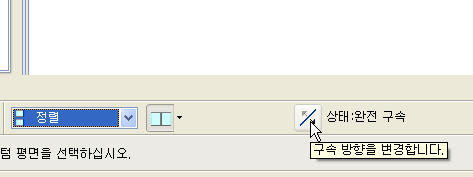

9. 대시보드에서 컴포넌트 배치 전환(Component Placement Flip)  아이콘을 선택하여 구속 방향을 변경합니다. 이제 워셔가 올바른 방향으로 전환됩니다.



10. 대시보드에서 컴포넌트 완료(Complete Component) 를 선택합니다.

11. 기본 도구 모음에서 다시 그리기(Repaint)  아이콘을 선택합니다.

12. Ctrl+D를 선택하여 모델을 기본 방향으로 변경합니다.
