작업 4.변속기 커버 어셈블



    변속기 커버는 세 개의 자유도에서 모두 컴포넌트에 완전 구속(Fully Constrained)될 수 있도록 세 개의 배치 구속을 사용합니다.

  1. 기본 도구 모음에서 데이텀 평면(Datum Planes) 을 클릭하여 어셈블리의 데이텀을 표시합니다.

  2. 오른쪽 도구 모음에서 컴포넌트 어셈블(Component Assemble) 아이콘을 선택합니다.

  3. 열기(Open) 대화상자에서 TRANSMISSION_COVER.PRT를 어셈블할 부품으로 선택하고 열기(Open)를 선택합니다. 변속기 커버 모델이 그래픽 창에 나타나면서 어셈블될 부품이 노란색으로 표시됩니다.

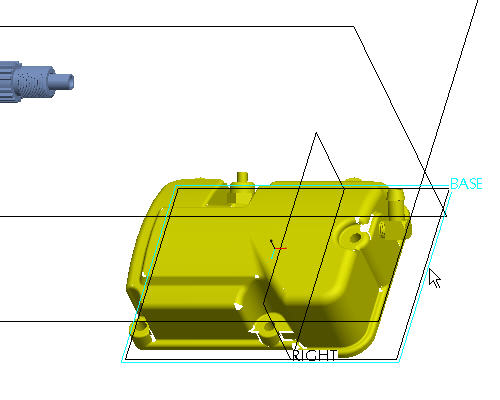

  4. 다음 그림과 같이 커버의 참조에 대한 BASE 데이텀 평면을 선택합니다.

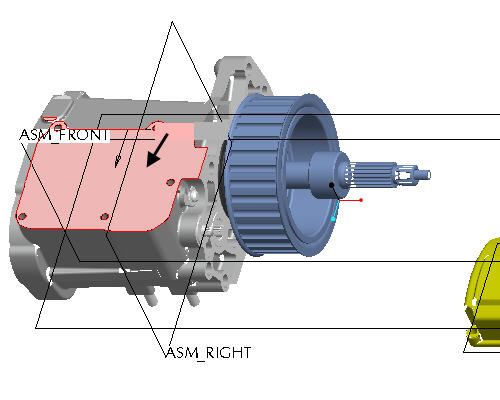

  5. 다음 그림과 같이 정렬할 변속기 케이스의 위쪽을 선택합니다. 이제 부품이 이동하면서 첫 번째 구속으로 선택된 서피스에 정렬됩니다.

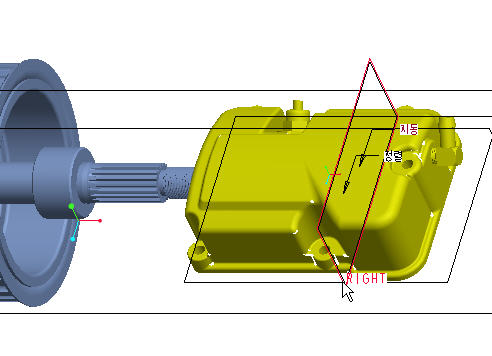

  6. 다음 그림과 같이 커버의 RIGHT 데이텀 평면을 선택합니다.

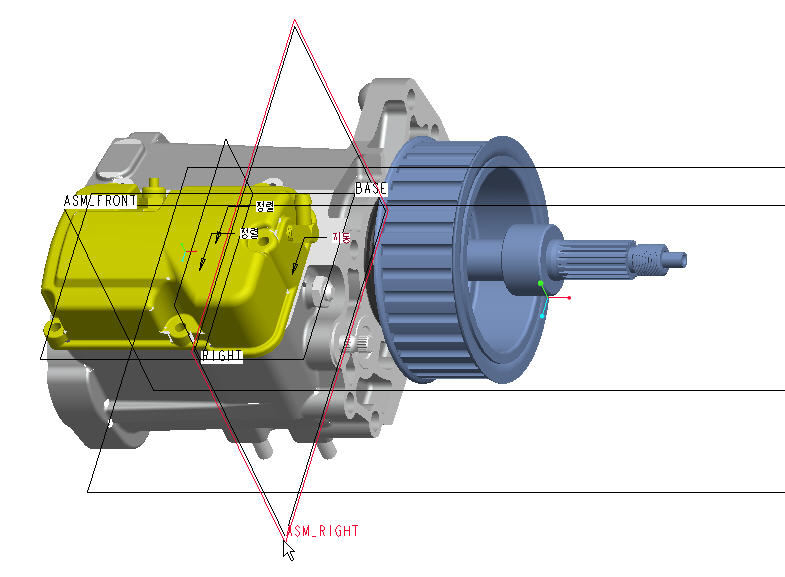

  7. 다음 그림과 같이 ASM_RIGHT 데이텀 평면을 선택합니다. 이제 커버가 두 번째 구속으로 정렬에 스냅됩니다.

  8. 기본 도구 모음에서 데이텀 평면(Datum Planes) 을 클릭하여 어셈블리의 데이텀을 표시합니다.



, , 버튼으로 데이텀 평면, 축, 점 및 좌표계를 켜거나 꺼서 그래픽 창을 정리할 수 있습니다.

  1. transmission_case 및 변속기 커버의 왼쪽 위 구멍을 선택하기 쉽도록 모델을 정위합니다. 스크롤 버튼을 아래쪽으로 굴려서 확대합니다. Shift 키와 마우스 가운데 버튼을 누른 채 드래그하여 모델을 화면 중심으로 팬합니다. 마우스 가운데 버튼을 누른 채 드래그하여 모델을 회전합니다.

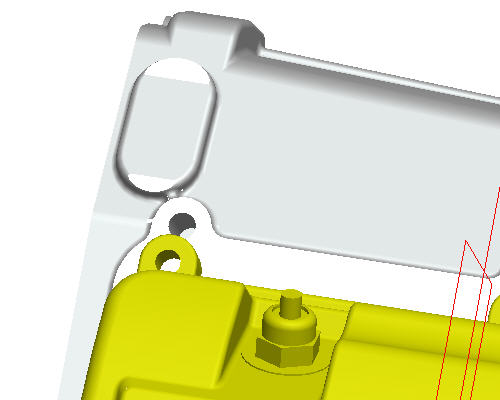

  1. 그림과 같이 변속기 커버의 구멍을 선택합니다. 선택 후에는 서피스가 빨간색으로 바뀌어야 합니다.

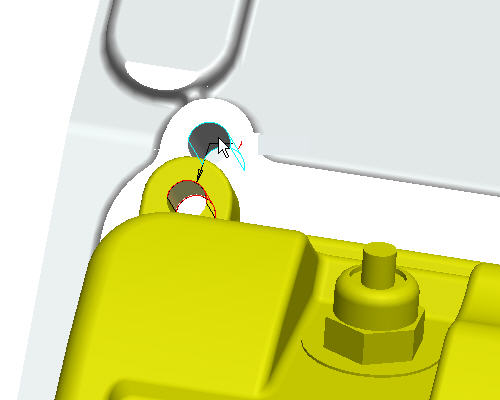

  1. 다음 그림과 같이 변속기 케이스의 해당 구멍을 선택합니다. 이제 커버가 최종 구속으로 제자리에 스냅합니다.

  1. 컴포넌트 완료(Complete Component) 를 선택하여 커버의 배치를 완료합니다.
  1. 기본 도구 모음에서 다시 그리기(Repaint)  아이콘을 선택합니다.
  1. Ctrl+D를 선택하여 모델을 기본 방향으로 변경합니다.
