작업 3.변속기의 출력을 위한 벨트 드라이브 풀리 어셈블
-
오른쪽 도구 모음에서 컴포넌트 어셈블(Component Assemble)
아이콘을 선택합니다. -
열기(Open) 대화상자에서 BELT_DRIVE.PRT를 어셈블할 부품으로 선택하고 열기(Open)를 선택합니다. 벨트 드라이브 모델이 그래픽 창에 나타나면서 어셈블될 부품이 노란색으로 표시됩니다.
-

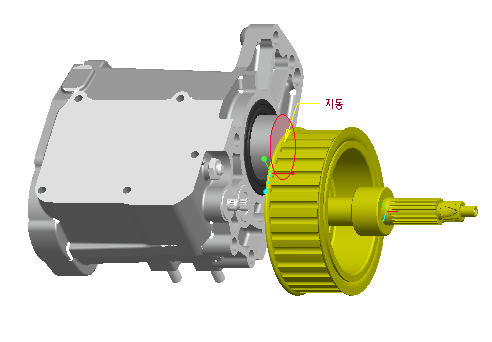

다음 그림과 같이 변속기의 출력 샤프트의 외부 서피스를 클릭합니다. 선택한 서피스는 빨간색으로 표시되며, 서피스를 가리키는 "자동" 메모가 표시됩니다.
서피스를 선택하려면 서피스 위로 마우스를 이동한 다음 서피스가 파란색으로 바뀌면 마우스 왼쪽 버튼을 사용하여 서피스를 선택합니다.
-
창을 마우스 가운데 버튼을 누른 채 드래그하여 모델을 다음 그림과 같은 방향으로 회전합니다.
마우스 가운데 버튼을 누른 채 드래그하는 것은 마우스 가운데 버튼을 "누른 상태"로 마우스를 움직이는 것을 의미합니다.
-

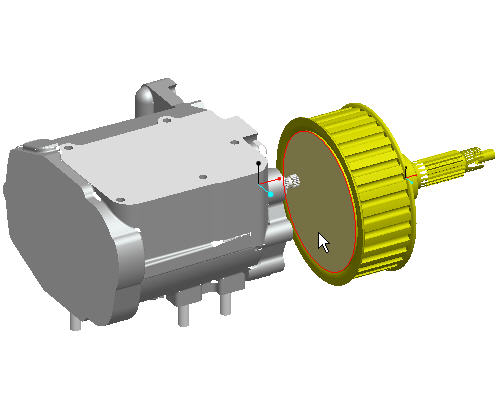

다음 그림과 같이 벨트 드라이브 부품의 서피스를 클릭합니다.
자동 구속을 설정하면 컴포넌트 및 어셈블리에서 선택한 참조를 기반으로 적합한 구속 유형이 자동으로 선택됩니다.
-
벨트 드라이 부품은 변속기의 출력 샤프트와 면맞춤되지만 컴포넌트는 완전히 구속되지 않습니다.
-
Ctrl+D를 선택하여 모델을 기본 방향으로 변경합니다.
-

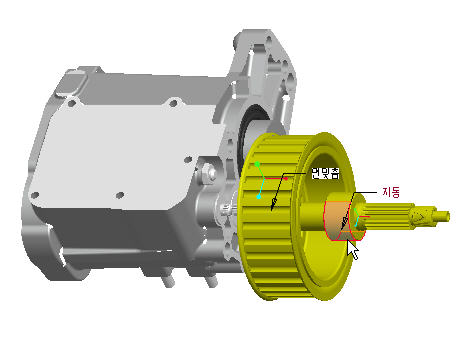

다음 그림과 같이 드라이브 풀리의 원통형 서피스를 선택합니다.
-
변속기 케이스에 있는 출력 샤프트의 원통형 서피스를 선택하기 쉽도록 모델을 정위합니다. 스크롤 버튼을 아래쪽으로 굴려서 확대합니다. Shift 키와 마우스 가운데 버튼을 누른 채 드래그하여 모델을 화면 중심으로 팬합니다. 마우스 가운데 버튼을 누른 채 드래그하여 모델을 회전합니다.
-

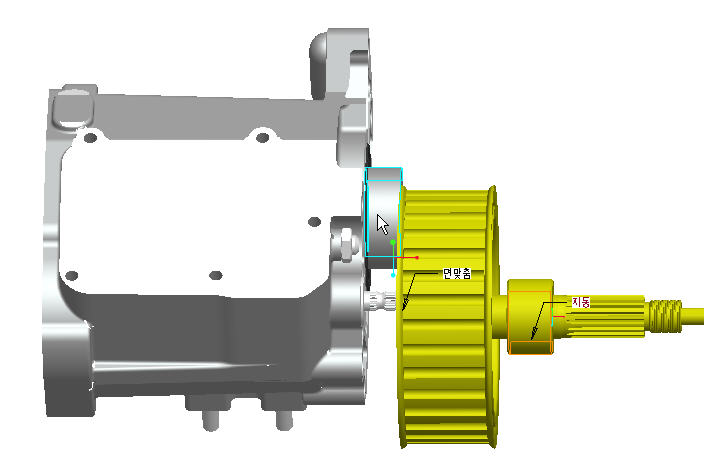

다음 그림에서 하늘색으로 표시된 변속기 케이스에 있는 출력 샤프트의 원통형 서피스를 선택합니다. 자동 구속에 의해 두 샤프트가 정렬됩니다.
-
대시보드에서 컴포넌트 완료(Complete Component)
를 선택합니다.
대시보드에서 배치(Placement) 탭을 선택하여 컴포넌트 또는 어셈블리의 기존 구속 유형 및 참조를 검토하거나 다시 선택합니다.
-
기본 도구 모음에서 다시 그리기(Repaint)
아이콘을 선택합니다. -
Ctrl+D를 선택하여 모델을 기본 방향으로 변경합니다.
|
|
벨트 드라이브 풀리는 풀리 샤프트를 변속기의 출력 샤프트에 정렬한 다음 두 서피스를 면맞춤하여 어셈블됩니다. 풀리 샤프트와 출력 샤프트는 회전이 자유롭기 때문에 두 자유도만 컴포넌트에 대해 완전 구속(Fully Constrained)으로 정의됩니다. |
