어셈블리 소개

워셔와 같이 Hex Bolt는 변속기 커버에 있는 총 4개의 구멍 위치에 배치되어야 합니다. 이 작업은 볼트를 패턴화하여 수행할 수 있습니다.

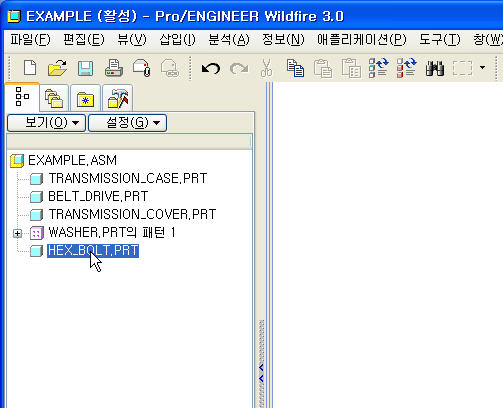

다음 그림과 같이 모델 트리에서 HEX_BOLT 부품을 클릭합니다. HEX_BOLT가 그래픽 창에서 빨간색으로 강조표시되어야 합니다.
마우스 오른쪽 버튼을 누른 채 풀다운 메뉴에서 패턴(Pattern)을 선택합니다.
패턴 대시보드의 기본 패턴 유형은 transmission_case에 있는 구멍의 패턴을 참조하는 참조(Reference)입니다. 볼트를 패턴화할 위치에 검정색 점이 생성됩니다.

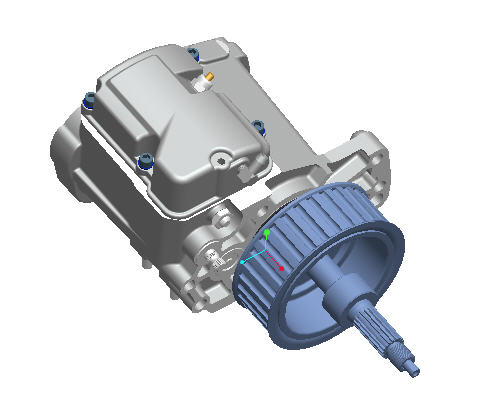

대시보드에서 피쳐 완료(Complete Feature) 를 선택하여 기본 패턴을 적용합니다. 그림과 같이 어셈블리에 네 개의 볼트가 있습니다.
기본 도구 모음에서 저장(Save) 을 클릭합니다.
