작업 5. 드로잉의 측면 뷰를 부품의 측면 스케치로 사용
|
|
이제 FRONT 뷰를 사용할 수 있게 되었으므로 직각 평면 위의 적절한 위치에 측면 뷰를 배치합니다. |
-
창에서 RIGHT 데이텀 평면을 클릭합니다. 선택된 RIGHT 데이텀 평면은 다음 그림과 같이 빨간색으로 변경됩니다.
-
오른쪽 도구 모음에서 스케치 도구(Sketch Tool)
아이콘을 클릭하여 스케치를 생성합니다.
스케치 도구(Sketch Tool)를 사용하면 사용자가 2D 엔티티로 형태를 정의한 다음 나중에 스케치된 피쳐를 생성하는 데 사용할 수 있습니다.
-
화면의 오른쪽 위 코너에 있는 스케치(Sketch) 대화상자에서 기본 스케치 평면 및 방향 평면을 적용하고 스케치(Sketch)를 클릭합니다. 이제 스케치 도구가 시작됩니다.
-
창의 위쪽에 있는 풀다운 메뉴에서 스케치(Sketch)를 선택하고 파일의 데이터(Data from File) > 파일 시스템...(File System...)을 클릭합니다.
-
파일 열기(File Open) 대화상자의 유형(Type) 드롭다운 목록에서 드로잉 (*.drw)(Drawing (*.drw))을 선택합니다.
-
SAMPLE.DRW를 선택하고 열기(Open)를 선택합니다.
-
이전에 선택한 단면은 이미 선택된 상태임을 나타내기 위해 빨간색으로 강조표시된 채로 유지됩니다. 기본 도구 모음에서 다시 그리기(Repaint)
를 클릭합니다. -
마우스 버튼을 누른 채로 드래그하여 다음 그림과 같이 드로잉 뷰를 둘러싼 선택 상자를 생성합니다. 선택 상자를 닫으려면 마우스 버튼을 놓습니다.
-
선택(Select) 대화상자에서 확인(OK)을 선택합니다.
-

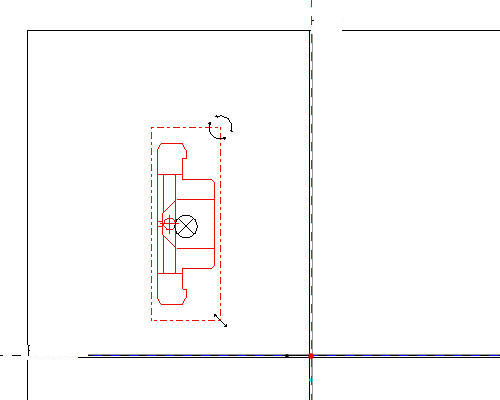

스케치 창에서 원하는 위치를 클릭하여 복사된 단면을 배치합니다. 다음 그림과 비슷한 단면이 표시됩니다.
이전 작업에서는 "X" 앵커를 사용하여 가져온 스케치를 이동하는 방법과 이 스케치가 데이텀 평면에 어떻게 스냅되는지 살펴보았습니다. 그러나 이 상황에서 데이텀 평면에 스냅하는 위치를 기본 위치가 아닌 다른 위치로 지정할 수 있습니다. 모든 앵커는 마우스 오른쪽 버튼을 누른 채 드래그하여 이동할 수 있습니다.
-
기본 도구 모음에서 확대(Zoom In)
를 클릭한 다음 붙여넣은 스케치의 중앙 주변에 마우스 버튼을 클릭하여 줌 상자의 시작점을 제공하고 마우스 버튼을 다시 한 번 클릭하여 줌 상자의 끝점을 제공합니다. 마우스 오른쪽 버튼을 클릭하여 줌 명령을 종료합니다. -

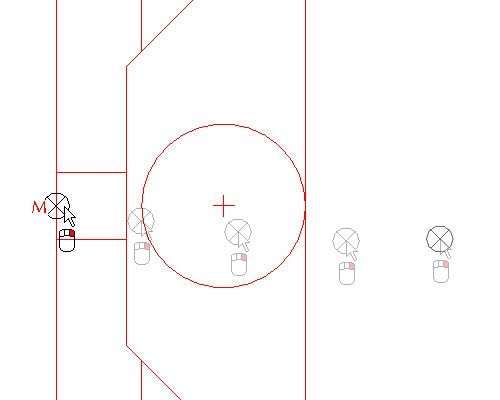

다음 그림과 같이
앵커를 마우스 오른쪽 버튼으로 누른 채 단면의 왼쪽 모서리 가운데로 드래그합니다.
이동 앵커를 재배치할 때는 마우스 오른쪽 버튼만 사용할 수 있습니다. "M"이 표시될 때까지 이동 앵커를 재배치합니다. 이 표시는 앵커가 선택한 모서리의 중점에 스냅되었음을 나타냅니다.
-
스케치 방향(Sketch Orientation)
아이콘을 클릭하여 전체 스케치를 확인합니다.
-
배율 회전(Scale Rotate) 대화상자에서 배율(Scale) 값으로 0.25를 입력하고, 회전(Rotate) 값으로 90을 입력합니다.
드로잉 배율이 4:1이었으므로 모델 크기가 1:1이 되려면 복사된 스케치의 배율을 0.25로 지정해야 합니다.
-

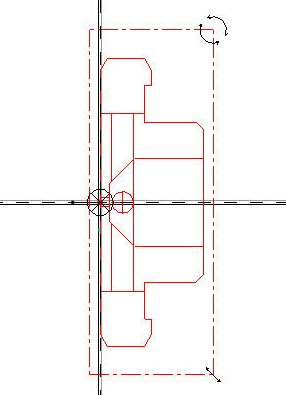

다음 그림과 같이 X 앵커를 누른 채로 데이텀 평면의 교차 지점으로 드래그합니다.
-
배율 회전(Scale Rotate) 대화상자에서 변경 적용(Accept Changes)

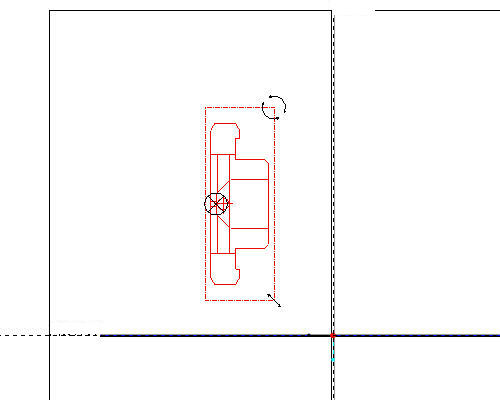

을 클릭합니다. 다음 그림과 같은 스케치가 나타납니다.
단면을 90도 회전하면 이전 단계에서 배치한 전면과 일치하게 됩니다. 물론 이 작업은 스케치 평면 설정을 회전하여 수행할 수도 있지만 이 자습서에서는 간단하게 수행하기 위해 이 방법을 사용했습니다.
-
오른쪽 도구 모음에서 스케치 완료(Complete Sketch)
를 클릭합니다. -
Ctrl+D를 눌러 기본 뷰로 돌아갑니다.
-
모델 트리에서 스케치 1을 마우스 오른쪽 버튼으로 클릭하고 이름바꾸기(Rename)를 선택합니다.
-

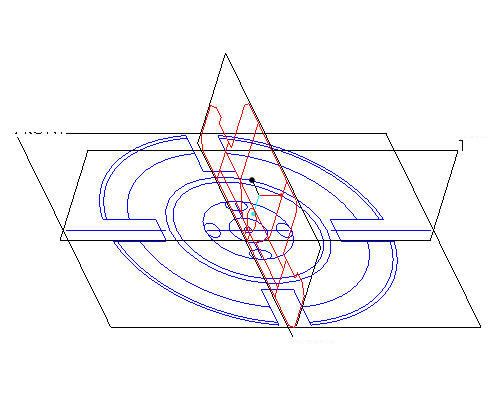

SIDE-SECTION을 새 이름으로 입력합니다. 그림과 같은 부품이 나타납니다.
모델 트리에서 피쳐의 이름을 바꾸면 특정 피쳐가 필요할 때 빠르고 간편하게 액세스할 수 있습니다.
