작업 6. 첫 번째 솔리드 피쳐를 측면 스케치의 회전으로 생성



솔리드 형상을 생성할 때는 일반적으로 형태를 스케치한 후 밀어내거나 회전하거나 스윕합니다. 드로잉의 2D 뷰를 사용하는 것과 같습니다. 이 작업에서는 축을 중심으로 측면 뷰의 부분을 회전하여 솔리드를 생성합니다.



회전 피쳐를 사용하려면 회전 기준이 되는 축이 필요합니다. 스케치를 생성하기 전 또는 후에 중심 축을 생성할 수 있으며, 여기에서는 축을 먼저 생성합니다.

  1. 창에서 RIGHT 데이텀 평면을 클릭합니다.

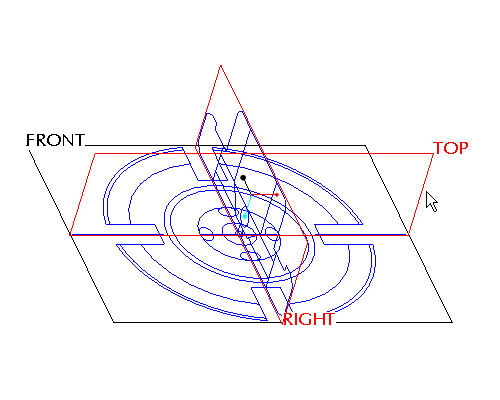

  2. 키보드의 Ctrl 키를 누른 채 TOP 데이텀 평면을 클릭합니다. 선택된 두 데이텀 평면 모두 다음 그림과 같이 빨간색으로 변경됩니다.


  3. 오른쪽 도구 모음에서 데이텀 축 생성(Create Datum Axis)  아이콘을 클릭합니다.



    일반적으로 오른쪽 도구 모음에 있는 데이텀 생성 도구와 기본 도구 모음에 있는 데이텀 가시도 도구를 혼동하지 마십시오. 와는 달리 가시도 도구 아이콘에는 작은 눈 이 그려져 있습니다.

  4. 회전 형태를 생성하는 동안 혼란을 줄이기 위해 모델 트리에서 FRONT-SECTION을 마우스 오른쪽 버튼으로 클릭한 후 감추기(Hide)를 선택합니다.



    전체 스케치가 아닌 스케치의 일부만 회전할 것이므로 기존 스케치를 새 스케치의 기초로 사용합니다.

  5. 창에서 RIGHT 데이텀 평면을 클릭합니다.

  6. 오른쪽 도구 모음에서 스케치 도구(Sketch Tool) 아이콘을 클릭하여 스케치를 생성합니다.

  7. 스케치(Sketch) 대화상자에서 참조 선택을 적용하고 스케치(Sketch) 버튼을 선택하여 대화상자를 닫습니다.

  8. 데이텀 평면(Datum Planes) 아이콘을 클릭하여 데이텀 평면을 숨깁니다.

  9. 스케치 도구 모음에서 모서리 사용(Use Edge)  아이콘을 선택합니다. 유형(Type) 대화상자에서 단일(Single) 옵션을 선택합니다.

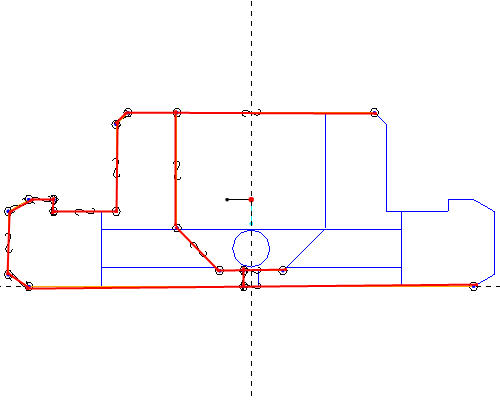

  10. 다음 그림에서 빨간색으로 강조표시된 14개의 모서리를 클릭하여 선택합니다.

  11. 유형(Type) 대화상자에서 닫기(Close)를 선택합니다.

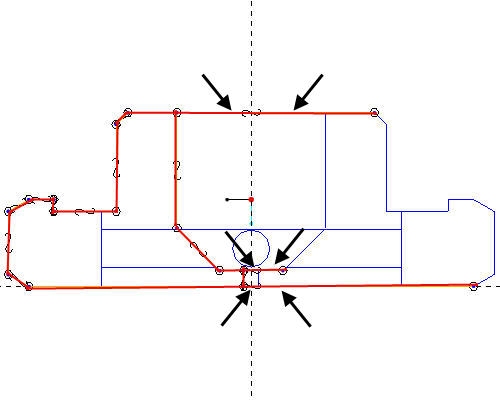

  12. 동적 트림(Dynamic Trim)  도구를 클릭한 후 다음 그림에 표시된 위치를 클릭하여 형태를 닫습니다.

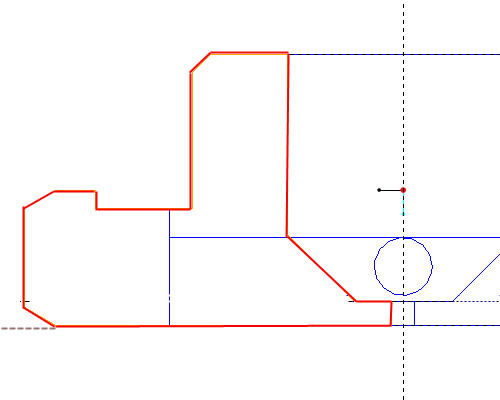

  13. 다음 그림과 같이 닫힌 형태가 표시됩니다.

  14. 오른쪽 도구 모음에서 스케치 완료(Complete Sketch) 를 클릭합니다.

  15. Ctrl+D를 눌러 기본 뷰로 돌아갑니다.

  16. 스케치가 선택된 상태에서 피쳐 도구 모음의 회전(Revolve) 도구를 클릭합니다.



    스케치가 빨간색으로 강조표시되지 않은 경우 모델 트리에서 스케치를 선택합니다.

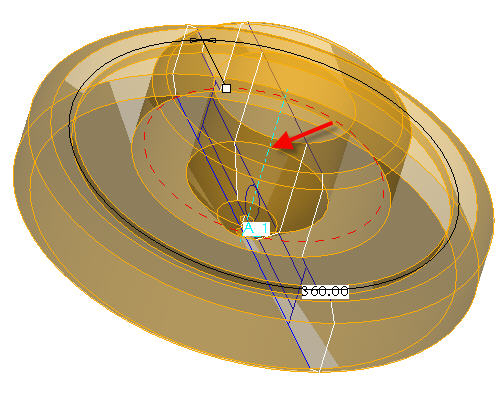

  17. 다음 그림과 같이 축 A-1을 선택합니다.

  18. 대시보드에서 피쳐 완료(Complete Feature) 아이콘을 클릭합니다.

  19. 키보드의 Ctrl+D를 눌러 모델의 기본 뷰를 표시합니다.
