작업 4. 드로잉의 FRONT 뷰를 부품의 전면 스케치로 사용
|
|
드로잉 뷰의 도면 요소는 부품 모드의 스케치 피쳐로 가져올 수 있습니다. 스케치 피쳐는 돌출 또는 컷과 같은 스케치 기반 피쳐의 형태 치수 및 일반 배치를 정의하는 데 사용됩니다. |
-
기본 도구 모음에서 좌표계(Coordinate Systems)
를 선택하여 해당 디스플레이를 끕니다. -

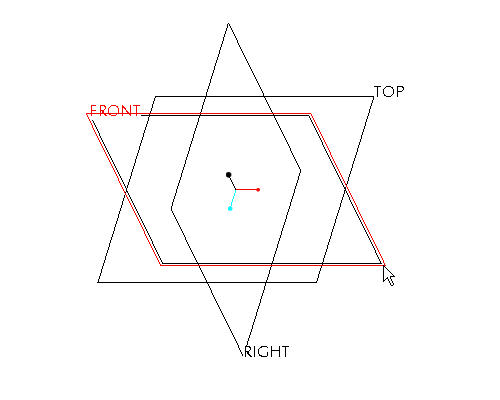

창에서 FRONT 데이텀 평면을 선택합니다.
피쳐를 선택하려면 피쳐 위로 마우스를 이동한 다음 피쳐가 파란색으로 바뀌면 마우스 왼쪽 버튼을 사용하여 피쳐를 선택합니다. 선택한 피쳐가 빨간색으로 강조표시됩니다.
-
오른쪽 도구 모음에서 스케치 도구(Sketch Tool)
아이콘을 선택하여 스케치를 생성합니다.
스케치 도구(Sketch Tool)를 사용하면 사용자가 2D 엔티티로 형태를 정의한 다음 나중에 스케치된 피쳐를 생성하는 데 사용할 수 있습니다.
-
화면의 오른쪽 위 코너에 있는 스케치(Sketch) 대화상자에서 기본 스케치 평면 및 방향 평면을 적용하고 스케치(Sketch)를 선택합니다. 이제 스케치 도구가 시작됩니다.
-
창의 위쪽에 있는 풀다운 메뉴에서 스케치(Sketch)를 선택하고 파일의 데이터(Data from File) > 파일 시스템...(File System...)을 선택합니다.
-
파일 열기(File Open) 대화상자의 유형(Type) 드롭다운 목록에서 드로잉 (*.drw)(Drawing (*.drw))을 선택합니다.
-
SAMPLE.DRW를 선택하고 열기(Open)를 선택합니다.
-
마우스 버튼을 누른 채로 드래그하여 다음 그림과 같이 드로잉 뷰를 둘러싼 선택 상자를 생성합니다. 선택 상자를 닫으려면 마우스 버튼을 놓습니다.
-
선택(Select) 대화상자에서 확인(OK)을 선택합니다.
-

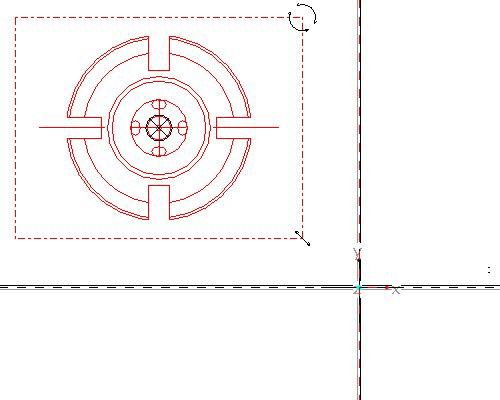

스케치 창에서 원하는 위치를 선택하여 복사된 단면을 배치합니다. 다음 그림과 비슷한 단면이 표시됩니다.
스케치를 스케쳐 환경으로 가져올 때 스케쳐 치수를 적용하기 전에 배율/회전 미리보기 단계에서 엔티티를 재배치, 크기 조정 및 회전할 수 있습니다. 다음 세 개의 앵커를 사용할 수 있습니다. "X" 앵커는 위치에 사용되고, 원형 화살표는 회전에 사용되며, 선형 화살표는 배율에 사용됩니다. 이러한 아이콘 중 하나를 선택하여 드래그하면 가져온 엔티티에 해당 효과가 적용됩니다. 다음 단면에서는 앵커를 이동하여 작업 지점을 변경하는 방법에 대해 살펴봅니다.
-

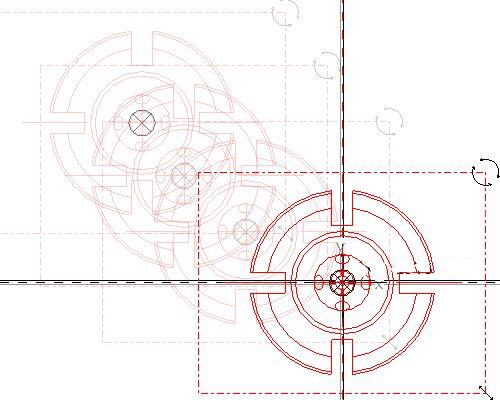

붙여넣은 스케치의 가운데에 있는 X 앵커를 누른 채 단면을 데이텀 평면의 가운데로 드래그합니다. 붙여넣은 스케치가 제 위치에 배치되면 마우스 버튼을 놓습니다. 앵커는 데이텀 평면의 교차 지점에 스냅해야 합니다. 다음 그림과 같이 붙여넣은 스케치를 이동합니다.
-
배율 회전(Scale Rotate) 대화상자에서 배율로 0.25를 입력합니다.
드로잉 배율이 4:1이었으므로 모델 크기가 1:1이 되려면 복사된 스케치의 배율을 0.25로 지정해야 합니다.
-
배율 회전(Scale Rotate) 대화상자에서 변경 적용(Accept Changes)
을 선택합니다. -
기본 도구 모음에서 전체 뷰(Refit)
를 선택하여 가져온 스케치를 확인합니다. 스케치의 치수가 자동으로 결정되므로 수동으로 치수를 지정할 필요가 없습니다. -
오른쪽 도구 모음에서 스케치 완료(Complete Sketch)
를 선택합니다. -

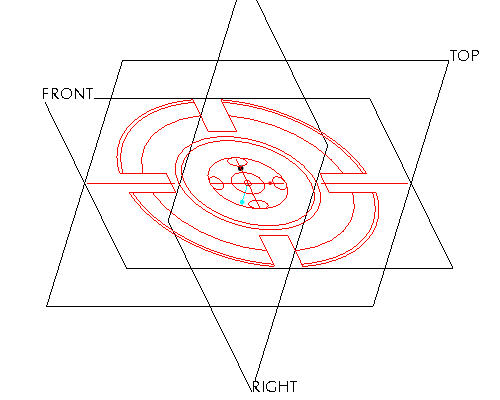

Ctrl+D를 눌러 기본 뷰로 돌아갑니다.
-
모델 트리에서 스케치 1을 마우스 오른쪽 버튼으로 클릭하고 이름바꾸기(Rename)를 선택합니다.
-
FRONT-SECTION을 새 이름으로 입력합니다.
모델 트리에서 피쳐의 이름을 바꾸면 특정 피쳐가 필요할 때 빠르고 간편하게 액세스할 수 있습니다.
|
|
데이텀 평면(Datum Planes) |
, 데이텀 축(Datum Axes)
, 데이텀 점(Datum Points)
및 좌표계(Coordinate Systems)
