샤프트에 6각형 컷 생성

스케치 소개

작업 6. 샤프트에 6각형 컷 생성

1. 오른쪽 도구 모음에서 스케치 도구(Sketch Tool) 아이콘을 클릭하여 스케치를 생성합니다.

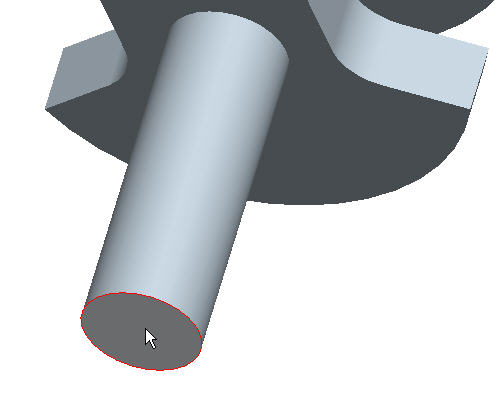

2. 스케치 평면으로 표시된 서피스를 선택한 다음 스케치(Sketch) 대화상자에서 스케치(Sketch) 버튼을 클릭합니다.



3. 스케치를 더 명확히 표시하기 위해 기본 도구 모음에서 은선제거(No Hidden) 아이콘을 클릭합니다.

4. 스케쳐 도구 모음에서 스케쳐 팔레트(Sketcher Palette) 아이콘을 클릭합니다.

5. 스케쳐 팔레트(Sketcher Palette) 대화상자에서 다각형(Polygons) 탭을 선택하고 6각형(Hexagon)을 두 번 클릭합니다. 커서 옆에 더하기(+) 기호가 표시됩니다.

6. 6각형을 배치할 위치를 클릭합니다. 배율 회전(Scale Rotate) 대화상자에서 배율로 .15를 선택합니다. 6각형의 가운데에 x가 그려진 원이 표시됩니다.이 원을 클릭하고 마우스 버튼을 누른 채 수직 대시 선과 수평 대시 선이 만나는 위치로 이동합니다. 자세한 내용은 그림을 참조하십시오.


7. 배율 회전(Scale Rotate) 대화상자에서 변경 적용(Accept Changes)을 클릭한 다음 스케쳐 팔레트(Sketcher Palette) 대화상자에서 닫기(Close) 버튼을 클릭합니다.

8. 기본 도구 모음에서 음영처리(Shading) 아이콘을 클릭한 다음 Ctrl+D를 눌러 모델을 기본 방향으로 정위합니다.

9. 스케쳐 도구 모음에서 스케치 완료(Sketch Complete) 아이콘을 클릭합니다.

10. 스케치가 선택된 상태에서 밀어내기 도구(Extrude Tool)  아이콘을 클릭합니다. 대시보드에서 깊이를 .125로 변경하고 깊이 방향 변경(Change Depth Direction)  아이콘을 클릭합니다. 그런 다음 대시보드에서 재료 제거(Remove Material)  아이콘을 선택합니다.

11. 대시보드에서 피쳐 완료(Complete Feature) 를 클릭합니다.
