추가 피쳐 생성

부품 모델링 소개

작업 2. 추가 피쳐 생성

1. 오른쪽 도구 모음에서 구멍(Hole) 도구를 선택합니다.



   직접 피쳐를 사용하면 미리 정의된 형태 없이도 구멍과 라운드 같은 피쳐를 모델에 빠르게 배치할 수 있습니다.

2. 다음 그림에 표시된 위치 근처에 있는 부품의 상위 서피스를 선택합니다.

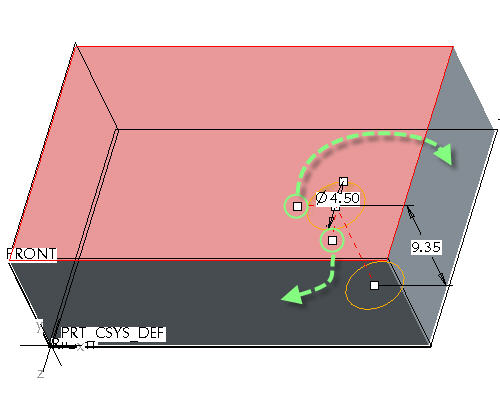

3. 마우스 왼쪽 버튼으로 위치 핸들을 선택한 후 아래 표시된 서피스로 드래그합니다.



   이제 서피스에서 구멍의 위치를 정의하는 치수가 생성됩니다.

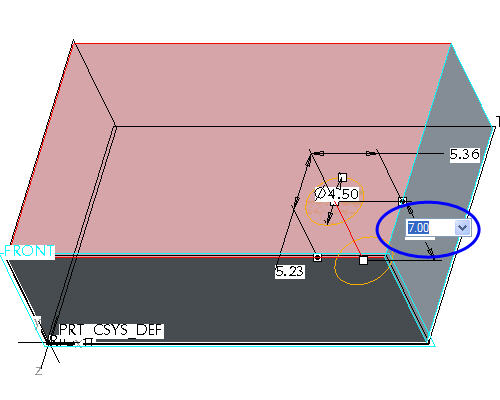

4. 깊이 치수를 두 번 클릭하고 값을 7로 수정합니다.


5. 화면의 오른쪽 아래 코너에 있는 대시보드에서 피쳐 완료(Complete Feature) 를 선택합니다.


6. 키보드의 Ctrl+D를 눌러 모델의 기본 방향으로 돌아갑니다.


7. 오른쪽 도구 모음에서 스케치 도구(Sketch Tool) 아이콘을 선택하여 스케치를 생성합니다.


8. 스케치(Sketch) 대화상자가 열리고 화면 왼쪽 아래의 메시지 영역에 '스케치 평면 정의를 위해 평면이나 서피스를 선택하십시오.'라는 메시지가 표시됩니다.

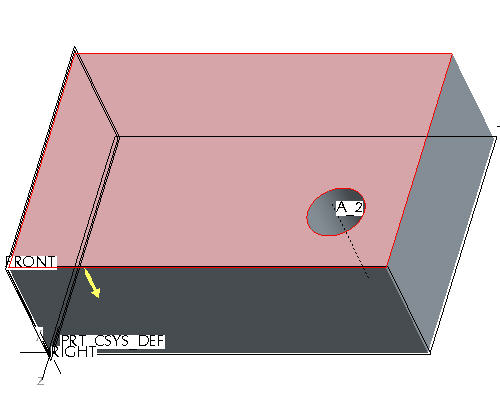

9. 다음 그림에 표시된 모델의 상위 서피스를 선택하여 스케치 평면을 선택합니다.


10. 화면의 오른쪽 위 코너에 있는 스케치(Sketch) 대화상자에서 스케치(Sketch)를 선택합니다.


11. 이제 스케치 도구가 시작됩니다.


12. 화면 오른쪽에 있는 스케치 도구 모음에서 직사각형 생성(Create Rectangle) 도구를 선택합니다.


13. 직사각형 스케치를 생성하고 항목 선택(Select Items) 도구를 사용하여 선택합니다.

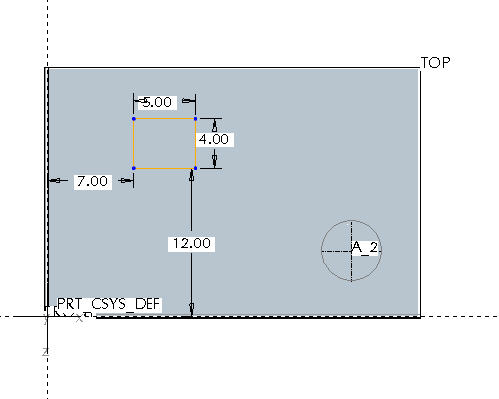

14. 매개변수 값을 두 번 클릭하여 다음 그림과 같이 치수를 수정합니다.


15. 스케치 완료(Sketch Complete) 아이콘을 선택하여 스케치를 완료합니다.


16. 키보드의 Ctrl+D를 눌러 모델의 기본 방향으로 돌아갑니다.


17. 밀어내기 도구(Extrude Tool) 를 선택하여 방금 완료한 스케치를 밀어내는 작업을 시작합니다.

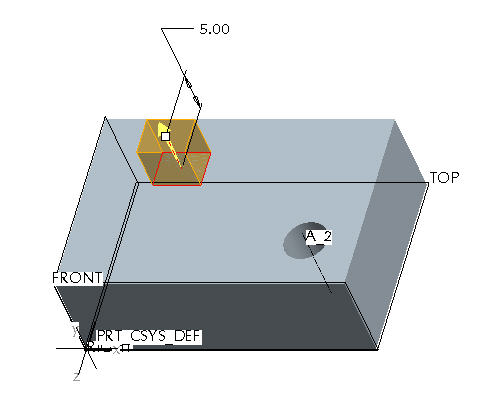

18. 화면에서 아래 표시된 밀어낸 깊이 값을 두 번 클릭하고 5로 수정합니다.



19. 화면의 오른쪽 아래 코너에 있는 대시보드에서 피쳐 완료(Complete Feature) 를 선택합니다.


20. 기본 도구 모음에서 데이텀 평면(Datum Planes) , 데이텀 점(Datum Points) , 데이텀 축(Datum Axes) 및 좌표계(Coordinate Systems) 를 선택하여 해당 디스플레이를 끕니다.



    이 버튼으로 데이텀 평면, 축, 점 및 좌표계를 켜거나 꺼서 그래픽 창을 정리할 수 있습니다.
