Lobe 샤프트 스케치

스케치 소개

작업 3. 스케치 엔티티를 사용하여 Lobe 샤프트의 형태 개발

1. 오른쪽 도구 모음에서 스케치 도구(Sketch Tool) 아이콘을 클릭하여 스케치를 생성합니다.

2. 데이텀 평면(Datum Planes) 아이콘을 클릭하여 데이텀 평면을 표시합니다.

3. 스케치(Sketch) 대화상자에서 RIGHT 평면을 스케치 평면으로 선택합니다. 스케치 방향 참조는 TOP 데이텀 평면입니다. 스케치(Sketch) 대화상자의 드롭다운 상자를 사용하여 방향을 위쪽(Top)으로 변경합니다.

4. 스케치(Sketch) 버튼을 클릭하여 대화상자를 닫습니다.

5. 데이텀 평면(Datum Planes) 아이콘을 클릭하여 데이텀 평면을 숨깁니다.

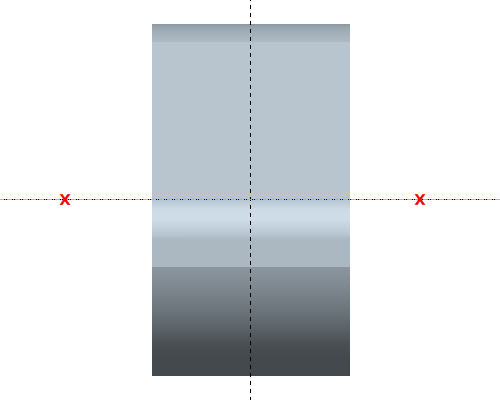

6. 다음 그림과 같이 중심선(Centerline) 아이콘을 클릭한 다음 수평 대시 선에 있는 두 점을 클릭하여 중심선을 생성합니다.

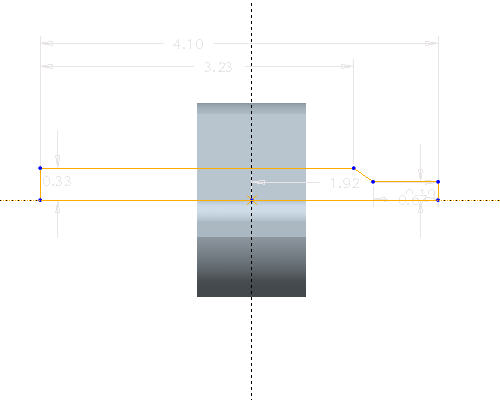

7. 선(Line) 도구를 클릭한 후 다음 그림과 같이 6개의 선을 스케치합니다.
