방향 패턴 생성

패턴 소개

작업 2. 방향 패턴 생성

1. 명령취소(Undo) 를 클릭하여 치수 패턴을 제거합니다.

2. 모델 트리에서 구멍 1을 마우스 오른쪽 버튼으로 클릭하고 패턴(Pattern)을 선택합니다.

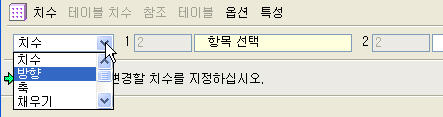

3. 대시보드의 풀다운 메뉴를 사용하여 패턴 옵션으로 방향(Direction)을 선택합니다.





   방향 패턴은 원본 피쳐의 특정 치수 구조 없이도 두 개 이하의 선택된 방향에 패턴 멤버를 추가합니다.

4. Pro/ENGINEER의 기본 도구 모음에서 데이텀 평면(Datum Planes) 을 클릭하여 데이텀 평면을 표시합니다.

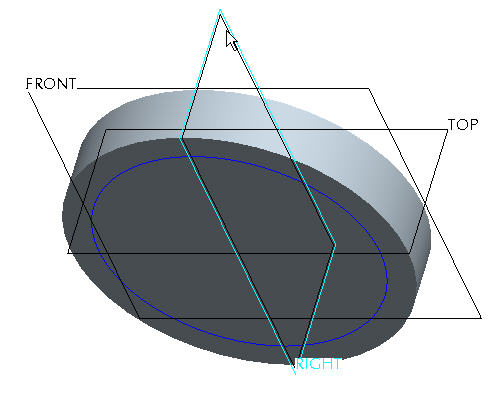

5. 다음 그림과 같이 RIGHT 데이텀 평면을 선택합니다.

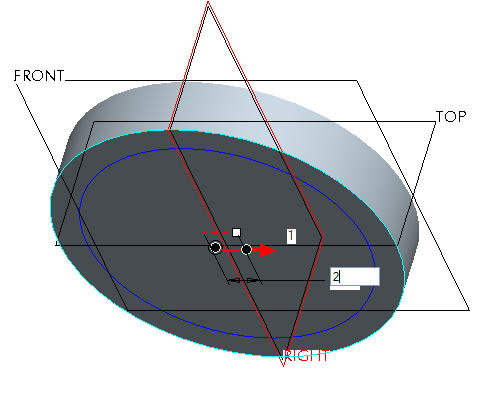

6. 1.18 치수를 선택하고 증가 값으로 2를 입력한 다음 Enter 키를 누릅니다.



7. 마우스 오른쪽 버튼을 누른 채 방향 2 참조(Direction 2 Reference)를 선택합니다.

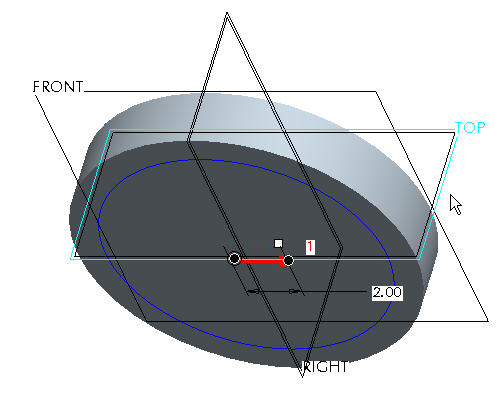

8. 다음 그림과 같이 TOP 데이텀 평면을 선택합니다.

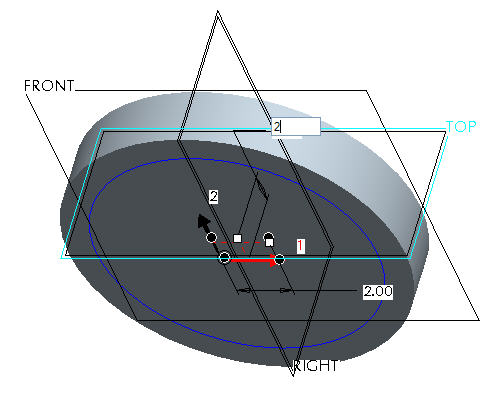

9. 1.18을 선택하고 증가 값으로 2를 입력한 다음 Enter 키를 누릅니다.



10. 피쳐 완료(Complete Feature) 를 클릭하여 2x2 패턴을 표시합니다.
