작업 5. 새 어셈블리 드로잉 생성

이제 "어셈블리" 자습서에서 생성했던 예제 어셈블리에 대한 새 드로잉을 생성해보겠습니다.

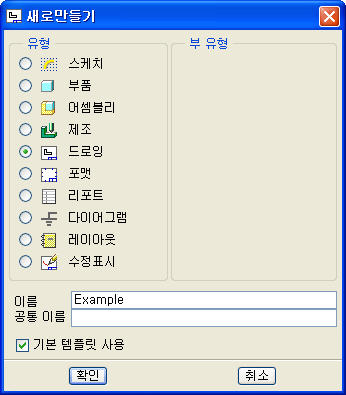

1. 기본 도구 모음에서 새로 만들기(New) 아이콘을 클릭합니다.

2. 유형으로 드로잉(Drawing)을 선택합니다.

3. 이름으로 EXAMPLE을 입력합니다.

4. 기본 템플릿 사용(Use default template)이 선택되어 있는지 확인합니다.



5. 새로 만들기(New) 대화상자에서 확인(OK)을 클릭합니다.

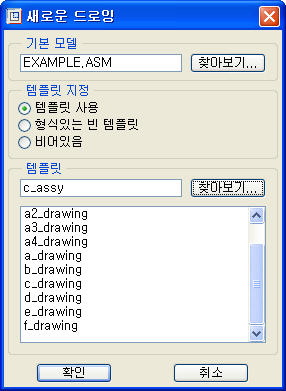

6. 찾아보기...(Browse...)를 선택한 다음 기본 모델로 EXAMPLE.ASM을 선택합니다.

7. 찾아보기...(Browse...)를 선택한 다음 템플릿으로 C_ASSY.DRW를 선택합니다.

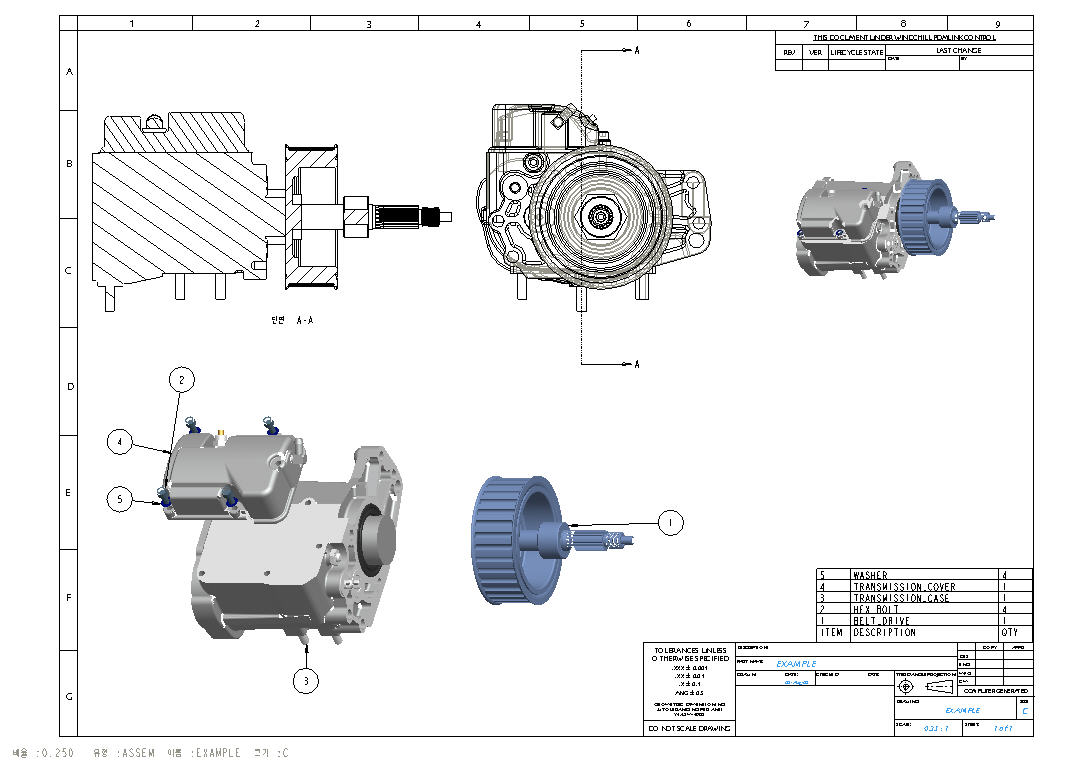

8. 새 드로잉(New Drawing) 대화상자에서 확인(OK)을 클릭합니다. 템플릿 드로잉에 따라 드로잉의 레이아웃이 자동으로 지정됩니다.

9. 필요한 경우 데이텀 평면(Datum Planes) , 데이텀 점(Datum Points) , 좌표계(Coordinate Systems) , 다시 그리기(Repaint) 의 디스플레이를 끕니다.




   기본 도구 모음의 다시그리기(Redraw) 를 사용하면 언제든지 화면을 다시 그릴 수 있습니다.

10. 오른쪽 아래 코너를 확대(Zoom in) 하여 제목 블록과 BOM 테이블을 살펴봅니다.

11. 전체 뷰(Refit) 를 클릭하여 전체 페이지를 표시합니다.

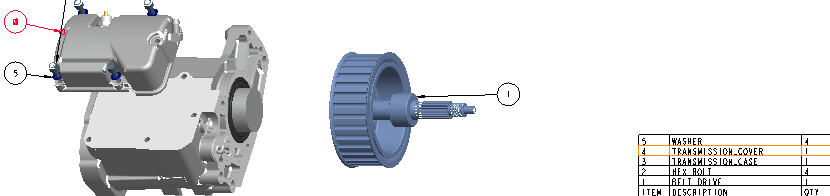

12. 다음 그림과 같이 콜아웃 풍선을 선택합니다. 해당 컴포넌트가 테이블에서 강조표시됩니다.



13. 테이블에서 다른 항목을 선택합니다. 해당 콜아웃이 강조표시됩니다.




    콜아웃/BOM 풍선을 수동 및 자동으로 정리합니다.

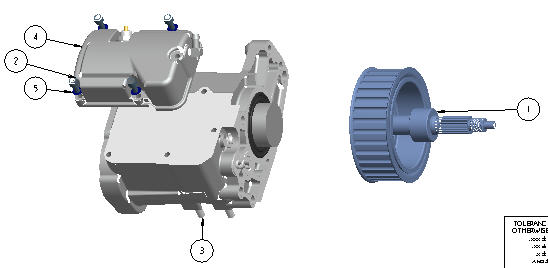

14. Hex Bolt 콜아웃(2번)을 선택합니다.

15. 선택된 콜아웃을 마우스로 선택한 다음 해당 지시선이 서로 교차되지 않도록 드래그합니다.




16. 분해 뷰를 선택합니다.

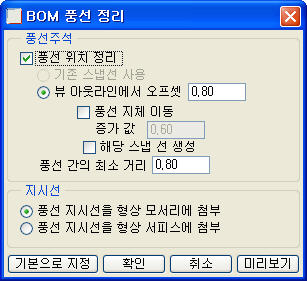

17. 마우스 오른쪽 버튼을 누르고 BOM 풍선 클린업(Cleanup BOM Balloons)을 선택합니다.

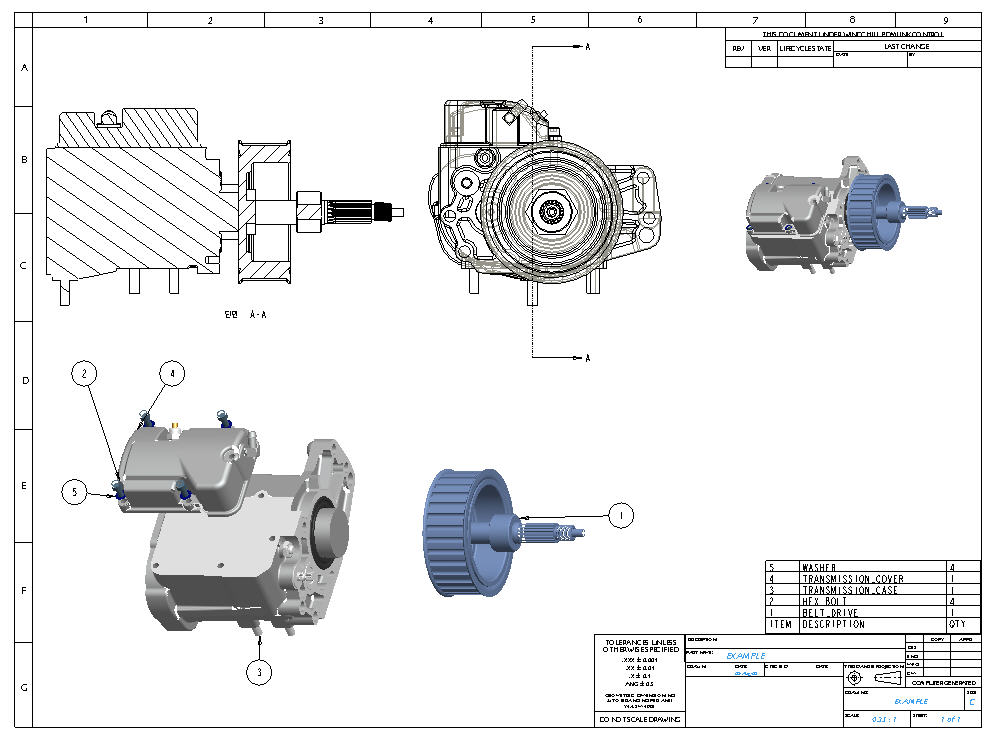

18. 기본값을 적용하고 확인(OK)을 선택하여 마무리합니다.

19. 저장(Save) 을 클릭하고 확인(OK)을 클릭합니다.

축하합니다!  첫 번째 어셈블리 드로잉을 성공적으로 생성했습니다.

축하합니다! 드로잉 소개 자습서를 완료했습니다.
