소개

Pro/ENGINEER Wildfire 4.0 자습서 시리즈입니다. 이 자습서는 제품을 처음 접하는 사용자가 Tryout Edition에서 사용할 수 있도록 제작되었습니다.

목표

구조화된 간단한 연습 컨텍스트에서 Pro/ENGINEER를 테스트합니다. 매개 변수를 사용하는 피쳐 기반의 모델 중심 방식에 대한 핵심 개념을 이해합니다. 완벽한 통합성과 연관성을 갖춘 설계 도구의 사용 편의성과 강력한 성능을 경험합니다.

시작하기

먼저 시스템에 Pro/ENGINEER Wildfire 4.0 Tryout Edition이 설치되어 있고 라이센스가 있는지 확인하십시오.이 자습서에서 연습하는 동안 생성하고 사용한 데이터 파일은 Pro/ENGINEER의 다른 어느 버전에서도 사용할 수 없습니다.응용 프로그램 엔지니어가 주관하는 워크샵에서는 소프트웨어 및 연습 파일이 이미 설치되어 있습니다.

필수 연습 파일이 모두 포함된 패키지 다운로드: (10MB 이하)

1. 아이콘을 클릭하고 zip 파일을 저장합니다.
2. 하드 드라이브의 기존 폴더에 파일의 압축을 풉니다.
   - 폴더 구조를 유지합니다.
   - 공백 없이 짧은 경로(예: C:\)를 사용합니다.
   - 파일이 톱 레벨 폴더 \HANDS-ON_WF4\에 포함됩니다.
3. 자습서 디렉토리에서 Pro/ENGINEER를 시작할 수 있도록 단축 메뉴를 생성하거나 업데이트합니다.
   - 시작 메뉴 또는 바탕 화면에서 기존 단축 메뉴를 찾습니다.
   - 마우스 오른쪽 버튼을 클릭한 다음 바탕 화면으로 보냅니다.
   - 새 단축 메뉴를 마우스 오른쪽 버튼으로 클릭한 다음 속성(Properties)을 선택합니다.
   - HANDS-ON_WF4의 전체 경로를 "시작 위치(Start in)" 필드에 입력합니다.
4. 새 단축 메뉴를 사용하여 Pro/ENGINEER를 시작합니다.
   - 각 자습서에서 \HANDS-ON_WF4\ 아래에 올바른 작업 디렉토리가 지정됩니다.

화면 레이아웃

• 이 자습서가 포함된 웹 브라우저와 Pro/ENGINEER의 크기를 다음 그림과 같이 조정하고 배치하는 것이 좋습니다.
• Pro/ENGINEER 내의 작업 영역을 최대화하려면 디스플레이 특성(Display Properties)에서 해상도를 높은 값(예: 1600x1200)으로 설정합니다.



규칙

정보는 대부분의 작업에서 시작 부분에 제공됩니다.

팁은 시간을 단축하는 방법이나 대체 방법을 설명합니다.

참고는 연습을 완료하는 데 반드시 필요하지 않을 수도 있지만 유용한 추가 정보를 제공합니다.

• 메뉴 및 도구 모음 명령("선택하고 클릭하는 항목")은 굵게 표시됩니다.

• 아이콘은 명령 텍스트와 함께 나란히 표시됩니다.
  레이블은 상태 표시줄 및 도구 도움말 텍스트와 일치합니다.

• 사용자가 입력하는 텍스트는 굵게 표시됩니다.

• 모델 및 디렉토리 이름은 대문자 또는 실제 이름으로 표시됩니다.

• 키보드 키는 대문자로 표시됩니다.

• 이미지에서 강조되는 영역은 녹색 또는 빨간색으로 표시됩니다.

• 마우스 버튼은 LMB(마우스 왼쪽 버튼), MMB(마우스 가운데 버튼) 및 RMB(마우스 오른쪽 버튼)로 참조됩니다.
  클릭과 드래그 중 어떤 것을 사용할지 설명에 명시됩니다.

탐색

페이지의 정보가 현재 화면에 표시할 수 있는 양보다 많은 경우 가로 및/또는 세로 스크롤 막대가 표시됩니다.

전체 내용을 스크롤한 후 다음 페이지로 이동하십시오.

자료를 쉽게 이동할 수 있는 옵션이 여러 가지 있습니다.

탐색	항목의 홈 페이지	이전 페이지	다음 페이지
머리글 아이콘 링크 (오른쪽 위)
키보드*/바닥글 아이콘 링크 (오른쪽 아래)
기타		백스페이스

* IE 5.5 이상 또는 Firefox 1.5 이상이 필요합니다.

• 머리글 빠른 링크
  항목 - 목차로 돌아가지 않고도 드롭다운 목록을 사용하여 항목 간에 이동할 수 있습니다.
  활성 항목 - 현재 항목의 시작 페이지로 돌아갑니다.
  현재 페이지/전체 페이지 번호를 기록해 두십시오.
• 바닥글 빠른 링크
  목차 - 모든 항목이 나열된 목차로 돌아갑니다.
  홈 - 현재 항목의 시작 페이지로 돌아갑니다.
  맨 위 - 현재 페이지의 맨 위로 돌아갑니다.

• 표준 브라우저 기록(Ctrl+H)을 사용할 수도 있습니다.

Vista 스타일 파일 대화상자

Microsoft Windows Vista에서는 새로운 방식으로 폴더를 탐색합니다.Pro/ENGINEER Wildfire 4.0에서는 새롭게 개선된 파일(File) > 열기(Open) 대화상자에 이 "탐색 경로" 개념을 적용했습니다.

Pro/ENGINEER의 미리보기 기능은 도구(Tools), 열기(Open), 미리보기(Preview)에서 사용할 수 있습니다.

• 경로에서 요소를 선택하면 해당 레벨에서 요소가 확장되면서 내용이 표시됩니다.
• 주소 표시줄의 끝에 있는 아래쪽 화살표를 선택하면 전체 경로가 편집 가능한 텍스트로 표시됩니다.
• 왼쪽에 있는 화살표를 사용하여 폴더 기록을 사용할 수 있습니다.
• 검색(Search)... 패널을 참고하십시오.

파일(File) 메뉴에서 작업 디렉토리 설정(Set Working Directory)을 계속 사용할 수 있습니다.탐색기 또는 폴더 브라우저에서 RMB 단축 메뉴를 사용하려면 아래쪽에 있는 폴더 트리 창을 확장해야 합니다.

권장 사항

• 기본 항목에서 원하는 순서대로 항목을 선택하여 진행하십시오.
• 많은 개념/작업이 서로 연관되어 있으므로 각 항목의 자료는 순서대로 진행하십시오.
• 지정된 순서를 따르지 않으려면 다음 항목을 진행하기 전에 해당 세션의 모델을 지우십시오.

유익한 시간 보내시기 바랍니다.

리소스 센터

Pro/ENGINEER 내장 브라우저의 기본 시작 페이지를 통해 여러 가지 유용한 리소스로 편리하게 이동할 수 있습니다.브라우저를 확장하고 홈  아이콘을 클릭하면 됩니다.

http://www.ptc.com/community/resource_center/proengineer/

다른 자습서, 데모, 포럼 등에 대한 링크가 포함되어 있습니다.

PDF 빨리 찾아보기 표에는 Pro/ENGINEER 기능 사용법이 간단히 요약되어 있어 매우 유용합니다.UI 레이아웃, 단축키, 단순 및 고급 선택 방법 등이 설명되어 있습니다.

마우스 버튼 매핑을 보여 주는 빨리 찾아보기 표

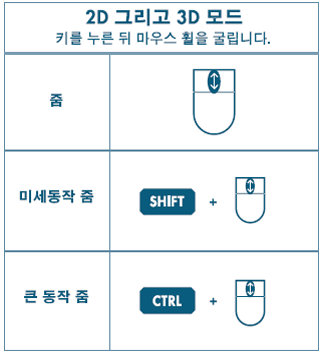

동적 보기

기본 도구 모음에서  아이콘을 클릭하여 방향 변경 동작을 설정합니다.

• 활성화 - 회전 중심의 위치를 기준으로 모델이 회전합니다(기본값).
• 비활성화 - 마우스 포인터의 위치를 기준으로 모델이 회전합니다(권장).

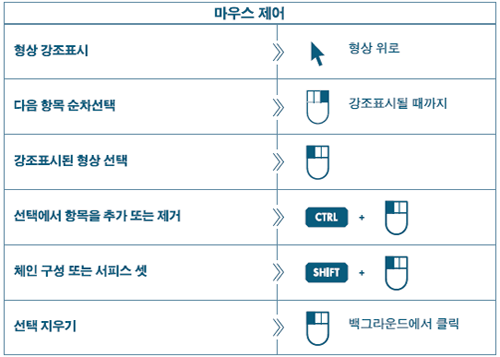

간단한 선택
